22.5Справочник «Настройки штрих кода» picture_as_pdf

Справочник находится в подсистеме «Расчеты», предназначен для хранения настроек штрих кода, который используются при печати «Квитанций».

Программа позволяет настроить как одномерный, так и двумерный штрих код. В справочнике находятся два предопределенных стандартных штрих кода «EAN 8»и «Interleaved 25», а также два настраиваемых «Code 128»и «QRCode».

С помощью кнопки «Использовать как основной» можно выбрать основной одномерный штрих код. Эта функция позволяет программе при считывании штрих кода понять, какой тип штрих кода анализировать.

Кнопка «Сохранить шрифт» позволяет сохранить на локальный компьютер актуальный шрифт «Infocraft Barcode» .

Рассмотрим подробнее настройки штрих кода:

  • Одномерный штрих код «Code 128»

Элемент справочника содержит:

  • «Наименование» - наименование штрих кода;
  • Флаг «Использовать внешнюю обработку формирования штрих кода» – позволяет подключить внешнюю обработку с настройками формирования штрих кода;
  • «Вид» – вид штрих кода (одномерный или двумерный);
  • «Формат» – заполняется автоматически при выборе вида штрих кода;
  • Табличная часть, содержащая реквизиты, которые будут закодированы в штрих код;
  • Блок «Пример штрих кода», в котором можно посмотреть, как будут закодированы лицевой счет и сумма платежа в штрих коде;
  • Флаг «Выводить кодируемую строку в макете» - при выключенном флаге, в макете квитанции или ЕПД кодируемая строка выведена не будет.

По кнопке «Заполнить» можно заполнить табличную часть реквизитами по стандарту 1 или 2, которые чаще всего требуют банки:

Если в стандартах нет требуемого штрих кода, то можно определить его структуры самостоятельно, добавляя кодируемую информацию и определяя ее длину.

С помощью кнопки «Добавить реквизиты» можно самостоятельно отредактировать структуру штрих кода:

При необходимости в табличной части отредактировать формат реквизитов «Период» и «Сумма платежа», а также длину кодируемой строки. Например, если в лицевом счете содержится 4 знака, а длина этой строки установлена 10, то перед номером лицевого счета будет выводится 6 лидирующих нулей.

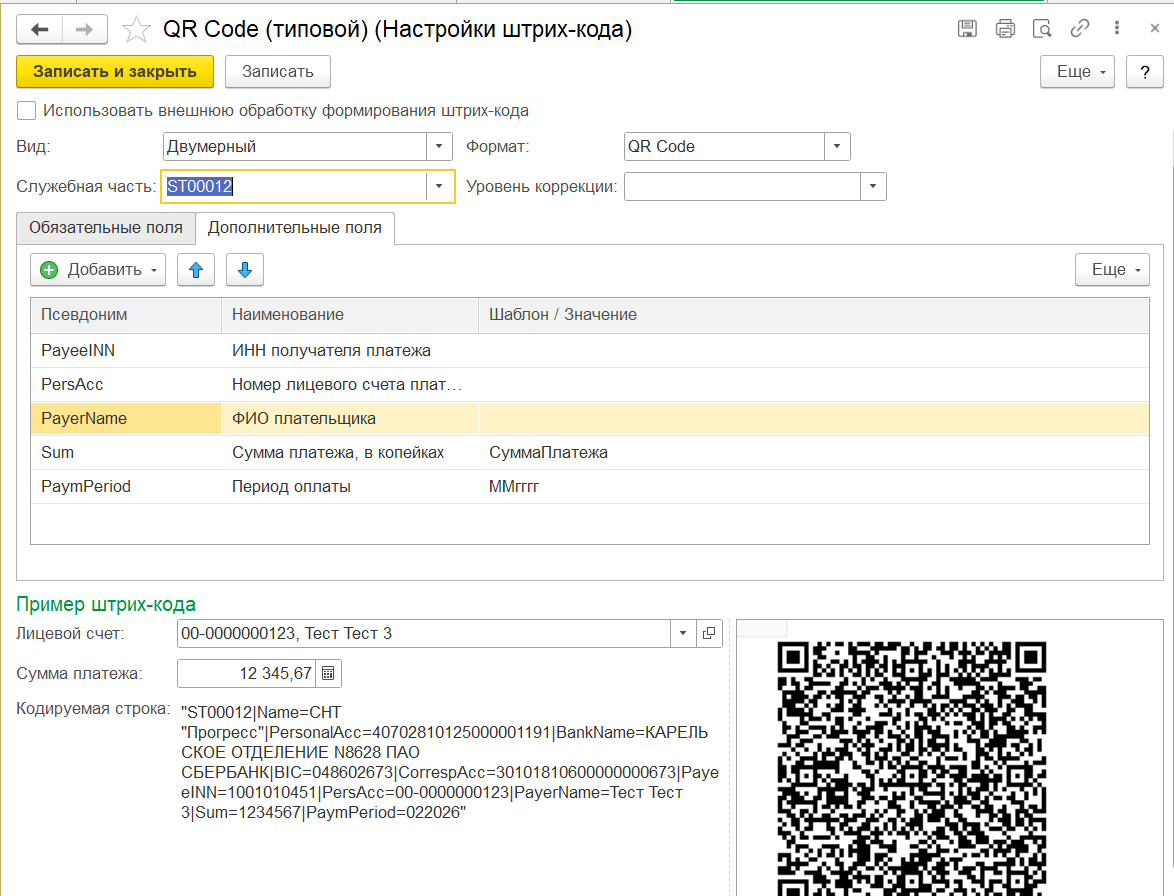

Элемент справочника содержит:

  • «Наименование» - наименование штрих кода;
  • «Вид» - вид штрих кода (одномерный или двумерный);
  • «Формат» - заполняется автоматически при выборе вида штрих кода;
  • «Служебная часть» - в этом поле необходимо выбрать в каком формате будут закодированы символы в штрих коде;
  • «Уровень коррекции» - позволяет выбрать 1 из 4 уровней коррекции ошибок, отличающиеся количеством информации, которую можно восстановить при повреждении кода;
  • Табличная часть «Обязательные поля» - содержит обязательные реквизиты, которые должны быть закодированы в штрих ко. На форме табличной части есть переключатели:
      • «Подбирать обязательные поля при выводе платежного документа» - реквизиты обязательных полей, которые будут закодированы, необходимо установить непосредственно в форме отчета «Квитанция»;
      • «Использовать выбранные обязательные поля по умолчанию» - в штрих код будут закодированы те реквизиты, которые установлены непосредственно в настройке штрих кода;
  • Табличная часть «Дополнительные поля» - в табличную часть есть возможность добавить поля из стандартного списка полей или пользовательское поле:
